Proxy HTTP transparent avec répartition de charge (LVS Linux)



Proxy HTTP transparent avec répartition de charge (LVS Linux)

Cet article présente la solution de proxy transparent clusterisé mise en oeuvre au Centre ERASME. L’usage qui nous intéresse est de fournir un filtrage des sites pornographiques et cela sans nécessiter une configuration particulière sur les postes des usagers.

Le problème c’est qu’au delà d’un certain trafic, un serveur ne suffit plus à filtrer (dans notre cas, au delà de 120 requêtes par seconde sur un P3 800Mhz...). C’est pour cela que la solution est alors de monter un cluster pour que le service soit rendu par plusieurs machines.

Notre objectif étant de pouvoir traiter plus de 200 requêtes par seconde.

Le matériel

- Cisco Catalyst 6506 (redirection transparente du trafic)
- HP Proliant DL 360 G3, CPU 3GHz, RAM 512Mo, disque 2x18Go 15 RPM RAID1 (répartiteur de charge)
- HP Proliant DL 360 G3, CPU 2.8GHz, RAM 2Go, disque 2x18Go 15 RPM RAID1, disque 2x18Go 15 RPM RAID1 (serveur proxy filtrant)
- HP Proliant DL 360 G3, CPU 2.8GHz, RAM 2Go, disque 2x18Go 15 RPM RAID1, disque 2x18Go 15 RPM RAID1 (serveur proxy filtrant)

Le logiciel

- Fedora Core 2 (distribution Linux)
- LVS (répartition de charge)
- iptables (filtrage, redirection de port, marquage du trafic)
- script perl (pour la surveillance des proxy filtrant)
- Optenet (squid modifié/étendu pour le filtrage sur le contenu...)

La topologie réseau

Schéma réseau du cluster :

Et voici ce que l’on souhaite obtenir lorsqu’un utilisateur se connecte sur un site web :

Configuration du routeur

Dans notre cas, c’est un routeur Cisco qui route le trafic des usagers. Nous utilisons donc le routeur pour rediriger le trafic web (port 80) normalement destiné à Internet sur le redirecteur LVS.

Voici ce que cela donne dans le langage IOS :

interface Vlan100
 ip address 201.1.1.1 255.255.255.0
 no ip redirects
 no ip mroute-cache
 ip policy route-map Client_Route_Map
...
access-list 100 deny   tcp any any neq www
access-list 100 permit tcp 201.1.10 0.0.0.255 any
access-list 100 deny   tcp any any
...
route-map Client_Route_Map permit 10
match ip address 100
set ip next-hop 151.1.1.1

on peut faire exactement la même chose avec un routeur sous Linux même si la syntaxe change évidemment.

Une fois cela en place, tout le trafic à destination du port 80 se retrouve sur le redirecteur LVS.

Configuration du redirecteur LVS

Il faut évidemment commencer par installer la distribution Linux, installer ipvsadm et configurer correctement les 2 interfaces réseaux.

Ensuite, il faut que la machine fasse du routage. Pour cela, il faut modifier le fichier /etc/sysctl.conf :

# Kernel sysctl configuration file for Red Hat Linux
#
# For binary values, 0 is disabled, 1 is enabled.  See sysctl(8) and
# sysctl.conf(5) for more details.

# Controls IP packet forwarding
net.ipv4.ip_forward = 1

# Controls source route verification
net.ipv4.conf.default.rp_filter = 0

# Controls the System Request debugging functionality of the kernel
kernel.sysrq = 0

# Controls whether core dumps will append the PID to the core filename.
# Useful for debugging multi-threaded applications.
kernel.core_uses_pid = 1

net.ipv4.conf.all.send_redirects = 0
net.ipv4.conf.eth1.send_redirects = 0
net.ipv4.conf.eth0.send_redirects = 0
net.ipv4.conf.lo.send_redirects = 0
net.ipv4.conf.default.send_redirects = 0

C’est la ligne ip_forward = 1 qui permet d’activer le routage. Les lignes send_redirects = 0 servent à éviter que la machine envoie des ICMP redirect. En effet, cette machine va recevoir des paquets qui ne lui sont pas destinés. Elle risque donc d’envoyer des paquets ICMP redirect pour indiquer que ce n’est pas la bonne route et donner son adresse par défaut.

Pour que cela prenne effet, il faut rebooter la machine ou utiliser la commande sysctl -p.

Il faut ensuite "marquer" les paquets qui correspondent au trafic web qui arrive sur le redirecteur. Ce marquage doit nous permettre de traiter le trafic avec LVS. Vous pouvez faire cela avec la commande suivante :

iptables -t mangle -A PREROUTING -i eth0 -p tcp -m tcp --dport 80 -j MARK --set-mark 1
iptables -t mangle -A PREROUTING -i eth0 -p tcp -m tcp --dport 8080 -j MARK --set-mark 1

Remplacer eth0 par le nom de l’interface publique du redirecteur (généralement eth0 ou eth1 en fonction de vos branchements).

Ne pas oublier de sauver tout cela dans /etc/sysconfig/iptables avec la commande iptables-save pour conserver cette règle lors des prochain reboot.

Nous marquons aussi le trafic à destination du port 8080 pour les gens qui configureraient en explicite notre serveur proxy sur le port 8080.

Il faut ensuite router le trafic "marqué" vers l’interface locale. En effet, le trafic n’est pas destinée à la machine mais il faut que LVS traite les paquets. Malheureusement, le routage passe avant LVS dans le kernel. Donc nous routons les paquets localement mais juste pour que cela arrive jusqu’à LVS qui après les fera suivre ailleurs.

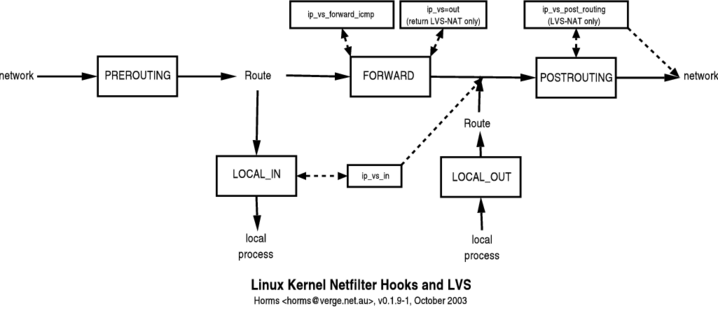

Pour information, voici le schéma des traitements réseau dans le kernel :

(tiré de l’article suivant : http://www.austintek.com/LVS/LVS-HO...)

Quoi qu’il en soit, voici les règles de routage à mettre en place pour les paquets marqués :

ip rule add prio 100 fwmark 1 table 100
ip route add local 0/0 dev lo table 100

il faudra les rajouter quelques part pour les conserver au reboot (comme dans /etc/rc.d/rc.local ou modifier /etc/rc.d/init.d/network).

Maintenant, il faut rentrer les règles pour LVS. Pour cela, le mieux c’est d’éditer/créer le fichier /etc/sysconfig/ipvsadm en y entrant les lignes suivantes :

-A -f 1 -s wlc
-a -f 1 -r 192.168.50.2:80 -g -w 1
-a -f 1 -r 192.168.50.3:80 -g -w 1

La première ligne permet de définir le service en lui indiquant de prendre les paquets marqués "1" et d’utiliser l’algorithme de répartition de charge wlc (la liste des choix est disponible avec man ipvsadm).

Les deux autres lignes servent à définir les machines qui fournissent véritablement le service. Dans notre cas nous faisons du "Direct Routing" (option -g). Dans cette configuration, les trois machines doivent être sur le même domaine de collision (même plage réseau, ici 192.168.50.0/24). Dans cette configuration, le redirecteur ne fait que modifier les entêtes ethernet des paquets pour remplacer l’adresse MAC de destinataire par celle d’un des serveurs réel et fait suivre. C’est la méthode pas plus performante car le serveur réel va recevoir les paquets, les traiter localement et renvoyer la réponse directement à l’utilisateur sans repasser par le redirecteur. Par ailleurs, la modification de la MAC destination du paquet est très peu coûteuse en CPU par rapport aux autres méthodes possibles (NAT, tunnel).

Une fois les règles définies, il faut (re)démarrer ipvsadm avec la commande service ipvsadm start.

ATTENTION, sous la Fedora Core 2, au boot de la machine, les règles ipvsadm sont démarrées avant les règles iptables. Il faut changer cela, sans quoi ipvsadm ne prend pas en compte nos règles.

Configuration des serveurs proxy

Il fautcommencer par installer le proxy HTTP (squid ou optenet). Ensuite, la configuration du serveur est identique à un serveur proxy transparent sans spécificité par rapport à LVS.

A savoir donc que le trafic qui arrive sur la machine arrive a destination des serveurs sur le web (donc pas du tout l’adresse IP du serveur) et sur le port 80 ou 8080 (si conf explicite et donc avec l’IP destination du redirecteur).

Il faut donc configurer IPTables pour faire de la "redirection de port". Nous pouvons faire cela avec les règles suivantes :

iptables -t nat -A PREROUTING -p tcp -m tcp --dport 80 -j REDIRECT --to-ports 8080
iptables -t nat -A PREROUTING -p tcp -m tcp --dport 8080 -j REDIRECT --to-ports 8080

Ne pas oublier de sauver tout cela dans le fichier /etc/sysconfig/iptables avec iptables-save.

Et voilà la machine est prête. Il faut alors en faire une deuxième pour l’autre serveur proxy (ou plus si nécessaire).

Maintenant tout doit fonctionner.

Tolérance de panne

Le problème avec cette solution, c’est que nous avons beaucoup plus de points de défaillance possibles. En effet, si l’un des deux proxy tombe en panne, une requête sur deux n’aboutira pas. Si le redirecteur tombe en panne, plus rien ne fonctionnera.

Dans notre cas, nous avons souhaité pouvoir résister aux pannes des deux serveurs proxy mais pas du redirecteur. Cela permet de faire de la maintenance sur les proxy sans engendrer de gène sur le réseau.

Pour cela, nous avons donc développé un démon sur le redirecteur. Démon qui surveille l’état des serveurs proxy et change à la volée les règles de LVS. Dans le pire des cas, le redirecteur stoppe LVS et démarre un proxy local ne fonctionnant qu’en mémoire.

Vous pouvez récupérer notre script qui est joint à l’article (squidwatcher) et le script init.d qui correspond (squidwatch) dans l’archive.

Pour cette phase, libre à chacun de mettre en place ce qu’il veut. En sachant que supporter la panne du redirecteur n’est pas ce qu’il y a de plus simple mais est tout à fait faisable.

mardi 5 octobre 2004 par Daniel Lacroix


scripts squidwatcher et squidwatch
