Un petit outil pour évaluer l’atténuation



Un petit outil pour évaluer l’atténuation

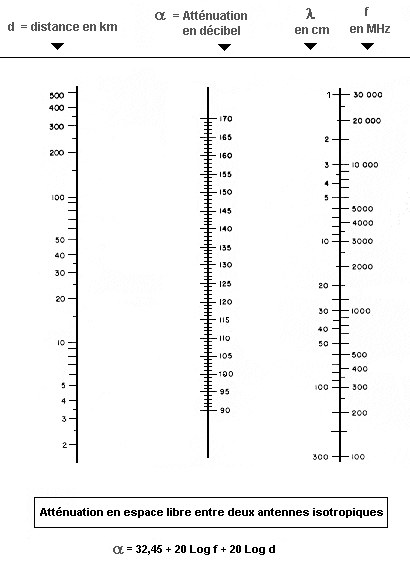

Monogramme d’évaluation de l’atténuation du signal, en fonction de la distance et de la fréquence.

Ce document permet d’obtenir l’atténuation, en dB, entre deux points distants.

Sur l’axe de gauche, on détermine la distance entre les 2 points.

Sur celui de droite, la fréquence utilisée en lisant à droite de l’axe, ou la longueur d’onde en lisant à gauche de l’axe (ce qui est strictement équivalent).

En traçant un trait droit entre les deux points ainsi obtenus, on trouve l’atténuation sur l’axe central.

mercredi 28 mai 2003 par JFR
